جزئیات محصول:
|
| نوع: | 144 هسته | نام مدل: | جعبه توزیع |
|---|---|---|---|
| رنگ: | سیاه | کاربرد: | FTTH FTTB FTTX شبکه |
| گواهی: | 404 Not Found | مواد: | پلی اتیلن |
| برجسته: | PE Fiber Optic Closure,144 Core Fiber Optic Closure,PE Outdoor Fiber Closure |
||

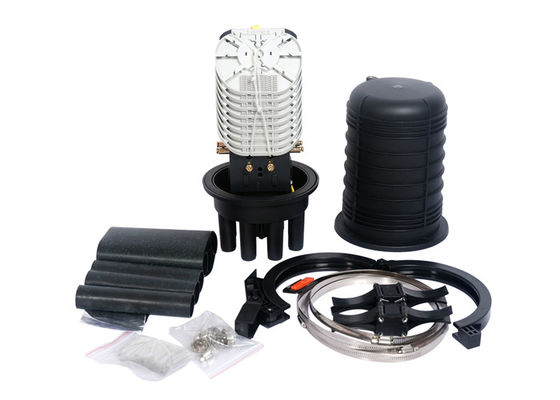

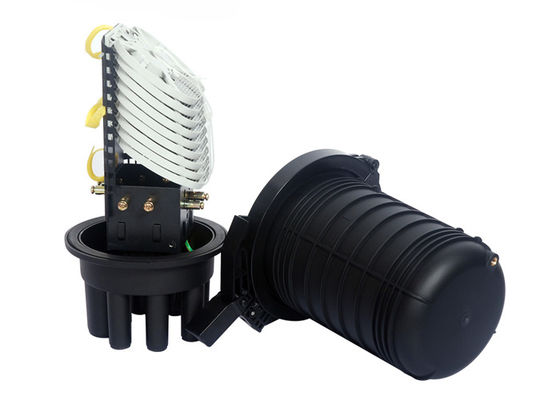

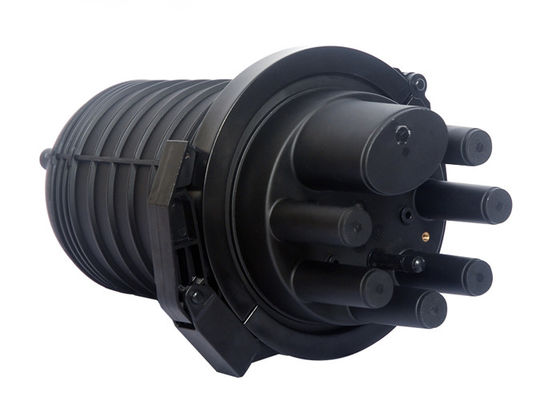

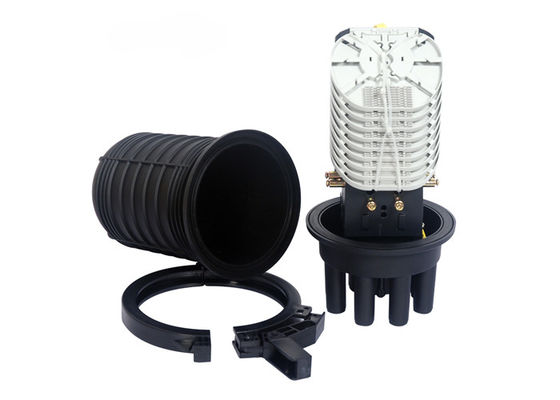

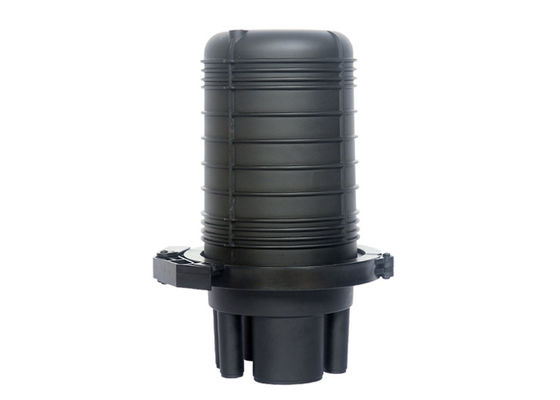

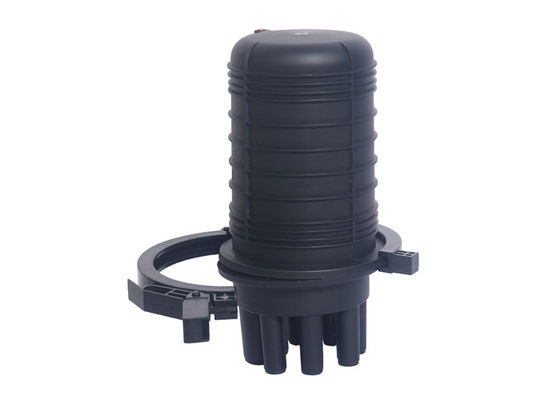

144 هسته فیبر نوری محفظه گنبد بسته شدن فضای باز MINI ضد آب IP68
1 کاربرد
نوعی از سری بسته شدن گنبد ، که برای اتصال مستقیم در طی فرآیند انتقال فیبر نوری استفاده می شود و با 6 سوراخ کوچک کابل دور و 1 سوراخ بزرگ کابل ، محافظت اتصال مشترک را فراهم می کند.آب بندی حرارتی با پوشش قابل انعطاف پذیریمی تواند برای نصب بالای سر ، تیر ، دیوار و مدفون استفاده شود.با عملکرد خوب آب بندی ، نصب ساده و دامنه کاربرد گسترده بهترین انتخاب برای اتصال فیبر نوری است.
2 تولید - محصول ویژگی
* تمام شاخص های عملکردی مطابق با استاندارد ملی YD 814.1-2004 برای جعبه توزیع هستند.
* چهار و چهار پورت کابل؛1 سوراخ دایره ای بزرگ و 10 سوراخ کوچک وجود دارد که می توانند به کابل های نوری Φ7 ~ Φ12 وارد و خارج شوند.
* بدنه جعبه بیرونی از پلاستیک های مهندسی با مقاومت بالا ساخته شده است ، دارای ویژگی های سبک وزن ، مقاومت مکانیکی بالا ، ضد پیری ، مقاومت در برابر خوردگی شدید ، مقاومت در برابر رعد و برق و عمر طولانی است.
* سینی انشعاب ساختار انباشته و دستگاه زمینی عایق مستقل ، پیکربندی هسته هسته فیبر نوری ، گسترش و زمین کابل را انعطاف پذیر ، راحت و ایمن می کند.
* سینی اسپلایس مجهز به اسلات های اتصال دهنده و نگهدارنده تقسیم PLC است که با توجه به نیاز به اتصال مستقیم یا واگرا در هر زمان پیکربندی می شود.
3. فهرست فنی
* شعاع انحنای فیبر: ≥40 میلی متر
* افت اضافی دیسک نوری: 0.01 ≤ d
* محدوده دما: - 40 درجه سانتیگراد ~ + 70 درجه سانتیگراد
* فشار ضد جانبی: N2000N / 10 سانتی متر
* مقاومت در برابر شوک: N20N.m
* سطح حفاظت: IP65
مشخصات محصول
| تایپ کنید | KXT-M11 (RS16) -288 | KXT-M11 (RS-16) -144 |
| اندازه (میلی متر) | 230 ￠ 440 | 230 پوند * 32 |
| نوع تقسیم کننده | 1: 4 (2 عدد) / 1: 8 (1 عدد) | 1: 4 (2 عدد) / 1: 8 (2 عدد) |
| قطر کابل (میلی متر) | ￠ ～ ￠ ￠ 12 | ￠ ～ ￠ ￠ 12 |
| ظرفیت سینی اتصال | 16 (تک هسته) | 16 (تک هسته) |
| حداکثر مقدار سینی اتصال | 18 | 9 |
| حداکثر ظرفیت | 288 (تک هسته ای) | 144 (تک هسته ای) |
| نوع آب بندی | لوله قابل انعطاف پذیری ، لاستیک سیلیکون | لوله قابل انعطاف پذیری ، لاستیک سیلیکون |
نصب و راه اندازی روند
1 کابل نصب و راه اندازی
the سوراخ را باز کنید: در صورت نیاز پورت های ورودی را ببینید.
ath غلاف کابل را با پارچه تمیز کنید (حدود 1.8 متر)
the کابل را از داخل سوراخ داخل جعبه بکشید.
2 کابل آماده سازی
she غلاف کابل را بچرخانید ، پرونده را تمیز کنید ، هسته تقویت شده با کابل را در فاصله 75 میلی متر از برش دهید برش غلاف؛
② اگر کابل محافظ نصب شده است ، یک لایه محافظ کابل تقریباً 25 میلی متر در 25 میلی متر بگذارید جهت محوری در برش حلقوی کابل و بستن کابل محافظ ؛
the لوله سست را با قطر 35 میلی متر از قسمت حلقوی کابل نوری جدا کنید و روغن آن را جدا کنید بسته نرم افزاری فیبر نوری ، لوله محافظ فیبر لخت را قرار دهید.
section قسمت کابل و انتهای سوراخ پایه را تراز کنید ، هسته تقویت شده را در سوراخ ثابت قرار دهید ، فشار دهید آن را با یک مهره بریزید و مقدار اضافی آن را قطع کنید
⑤ اگر از سیم محافظ برای اتصال 2 کابل استفاده می شود ، کابل ها باید مطابق با هم جفت شوند سفارش خروجی
3 بیضی سوراخ آب بندی
surface سطح بیضوی و غلاف کابل را با یک کاغذ یا پارچه تمیز به فاصله 100 میلی متر از لبه سوراخ پاک کنید.
e سطح بیضوی و غلاف کابل را با کاغذ ماسه خشن کنید ، آنها را با پارچه تمیز کنید.
tube لوله انقباض پذیر بیضوی را قرار داده و کابل نوری را در انتهای لوله علامت گذاری کنید.
the علامت دوم را در 5 میلی متر از نشانگر 1 بر روی کابل قرار دهید.
the کابل را با کاغذ گرم آلومینیوم از مارک 2 بپیچید.
⑥ هنگام نصب کابل دوم ، لوله قابل انعطاف پذیری را با توجه به اندازه کابل اختصاص دهید ، کارت شاخه را وارد کنید (توجه داشته باشید: تمام کارتهای شاخه باید کاملاً در لوله گرمایش جمع شوند)
tube لوله جمع کننده حرارت را با یک مشعل گرم کنید تا در سراسر نگهدارنده و کابل جمع شود ، سپس گیره ها را از دو طرف گرم کنید تا مذاب داغ از دو کابل خارج شود.
4. نصب کابل نوری
① هر سینی اسپلایس حداکثر 16 الیاف را در خود نگه می دارد و تا 2 لوله محافظ فیبر لخت را در هر طرف سینی نگه می دارد و هر لوله را با فاصله 15 میلی متر از لبه سینی اسپلسی علامت گذاری می کند.
protection لوله محافظ اضافی را با دقت برش دهید و لوله را با یک بند در سینی محکم کنید.
5. اتصال و ذخیره فیبر نوری
as الیاف مربوطه را در صورت لزوم وصل کنید.
اتصال فیبر را در شکاف سینی اتصال قرار دهید ، فیبر باقیمانده را در سینی بپیچید.
③ سالم بودن همه الیاف را بررسی کنید ، سپس درب شفاف را بپوشانید و آن را بر روی سینی اتصال قرار دهید.
6. نصب جعبه
درب جعبه را روی پایه جعبه قرار دهید.اطمینان حاصل کنید که سوراخ بیضوی پایه جعبه با پیکان مشخص شده روی درب جعبه مطابقت دارد.با استفاده از حلقه قفل درب جعبه و پایه جعبه را با هم قفل کنید.
