جزئیات محصول:
|
| نام محصول: | 100G QSFP28 | نرخ داده: | 100 گیگابایت در ثانیه |
|---|---|---|---|
| طول موج: | 1310nm | فاصله: | 10 کیلومتر |
| رابط: | دو LC | منبع تغذیه: | تک + 3.3 ولت |
| ضمانتنامه: | 3 سال | کاربرد: | اترنت ، کانال فیبر ، رابط تغییر سوئیچ |
| برجسته: | LR4 Wdm Sfp Module,DDM Wdm Sfp Module,QSFP28 Sfp Fiber Transceiver |
||

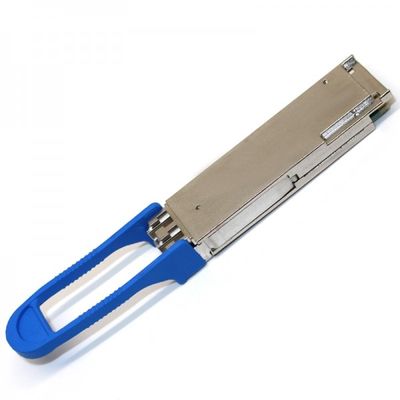

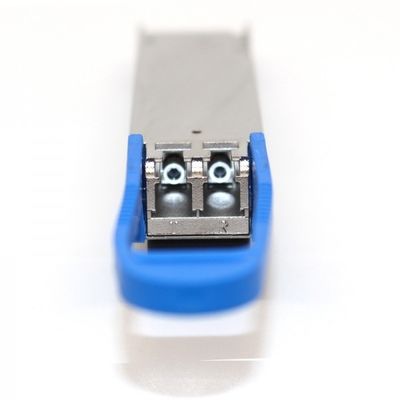

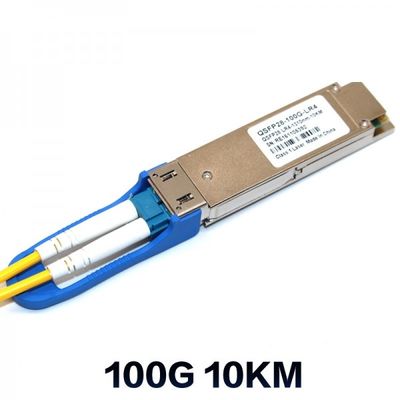

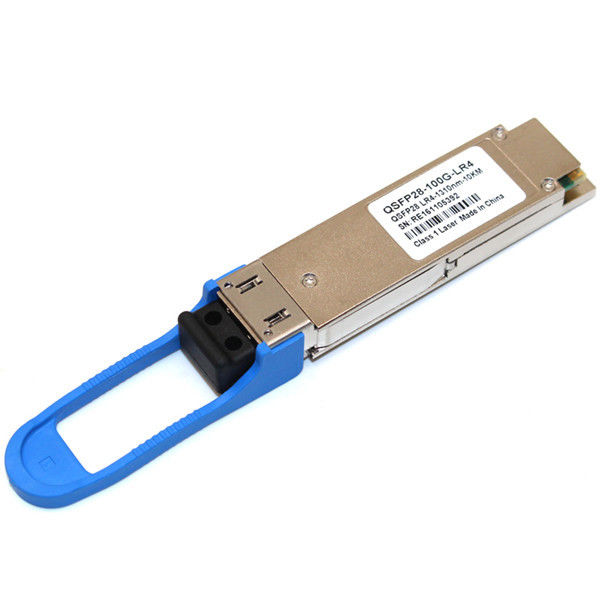

گیرنده نوری 100G QSFP28 LR4 مسیر دریافت را به یک ماژول ادغام می کند.گیرنده چهار خط جریان داده های نوری توسط یک دستگاه چند برابری کننده نوری یکپارچه از نظر نوری تخریب می شوند.هر بخار داده توسط یک دستگاه آشکارساز فوتون و تقویت کننده ترانس امپدانس بازیابی می شود ، دوباره تنظیم می شود و به یک درایور خروجی منتقل می شود.این ماژول دارای یک رابط الکتریکی با قابلیت اتصال داغ ، مصرف کم انرژی و رابط سریال 2 سیم است.
امکانات
اعتبار حداکثر مطلق
| پارامتر | نماد | حداقل | حداکثر | واحد | توجه داشته باشید |
| ولتاژ تغذیه | Vcc | -0.5 | 3.6 | V | |
| دمای ذخیره سازی | TS | -40 | 85 | درجه سانتیگراد | |
| رطوبت نسبی | RH | 0 | 85 | ٪ | |
| آستانه خسارت Rx ، در هر خط | PRdmg | 5.5 | dBm |
توجه داشته باشید: استرس بیش از حداکثر درجه بندی مطلق می تواند باعث آسیب دائمی گیرنده فرستنده شود.
شرایط عملیاتی پیشنهادی
خصوصیات الکتریکی (تیop= 70 0 0℃، Vcc = 3.14 ~ 3.47V)
(تست شده در شرایط عملیاتی توصیه شده ، مگر اینکه موارد دیگری ذکر شده باشد)
| پارامتر | نماد | حداقل | نوع | حداکثر | واحد | یادداشت | ||
| گیرنده | ||||||||
| نرخ سیگنالینگ در هر خط | DRPL | ppm 100/25. 78/125 | گیگابایت در ثانیه | |||||
| تغییر خروجی داده های دیفرانسیل | Vout ، ص | 400 | 800 | mV | ||||
| عرض چشم | اون | 0.57 | رابط کاربر | |||||
| بسته شدن عمودی چشم | 5.5 | دسی بل | ||||||
| افت بازده دیفرانسیل خروجی (دقیقه) | RLd (f) |
9.5 - 0.37f ، 0.01≤f <8 4.75 - 7.4log10 (f / 14) ، 8 <از 19
|
دسی بل | |||||
|
از دست دادن برگشتی تبدیل حالت مشترک به حالت دیفرانسیل (دقیقه)
|
RLdc (f) |
22-20 (f / 25.78) ، 0.01≤f <12.89 15-6 (f / 25.78) ، 12.89≤f <19
|
دسی بل | |||||
| عدم تطابق پایان دیفرانسیل | TM | 10 | ٪ | |||||
| زمان انتقال ، 20٪ تا 80٪ | Tr ، Tf | 12 | ps | |||||
مشخصات نوری (تیop= 70 0 0℃، Vcc = 3.14 ~ 3.47V)
(تست شده در شرایط عملیاتی توصیه شده ، مگر اینکه موارد دیگری ذکر شده باشد)
| پارامتر | نماد | واحد | حداقل | نوع | حداکثر | یادداشت | ||||
| گیرنده | ||||||||||
| دریافت نرخ برای هر خط | گیگابایت در ثانیه | ppm 100/25. 78/125 | 1 | |||||||
| محدوده طول موج چهار لاین | λ1 | نانومتر | 1294.53 | 1295.56 | 59/1296 | |||||
| λ2 | 1299.02 | 1300.05 | 1301.09 | |||||||
| λ3 | 1303.54 | 1304.58 | 1305.63 | |||||||
| λ4 | 1308.09 | 1309.14 | 1310.19 | |||||||
| توان نوری ورودی بیش از حد | Pmax | dBm | 5.5 | |||||||
|
دریافت متوسط برای هر یک مسیر |
سنجاق زدن | dBm | -10.6 | 4.5 | 2،4 | |||||
| حساسیت گیرنده (OMA) در هر خط | Psens1 | dBm | -10.6 | |||||||
| حساسیت استرس (OMA) در هر خط | Psens2 | dBm | -6.8 | 3 | ||||||
| برگشت ضرر | RL | دسی بل | -26 | |||||||
| گیرنده فرکانس قطع فوقانی 3dB الکتریکی ، در هر خط | گیگاهرتز | 31 | ||||||||
| لوس دی ادعا | پی دی | dBm | -11.6 | |||||||
| لوس ادعا | پا | dBm | -23.6 | |||||||
| از دست دادن هیسترزیس | Pd-Pa | dBm | 2 | |||||||
یادداشت:
1. گیرنده متشکل از 4 ردیاب نوری است که هر کدام با سرعت 25.78 گیگابایت بر ثانیه کار می کنند.
2. حداقل مقدار آموزنده است ، برابر با حداقل TxOMA با بی نهایت ER و حداکثر افت درج کانال است.
3. SRS با مجازات بسته شدن عمودی چشم 1.8 دسی بل حداکثر ، J2 0.30 UI و J9 0.47 UI اندازه گیری می شود.
4. مقدار قدرت و دقت قدرت با همه کانال ها روشن است ..
| سنجاق زدن | نام | منطق | شرح | |
| 1 | GND | زمینی | 1 | |
| 2 | Tx2n | CML-I | NC | 10 |
| 3 | Tx2p | CML-I | NC | 10 |
| 4 | GND | زمینی | 1 | |
| 5 | Tx4n | CML-I | NC | 10 |
| 6 | Tx4p | CML-I | NC | 10 |
| 7 | GND | زمینی | 1 | |
| 8 | ModSelL | LVTTL-I | ماژول را انتخاب کنید | 3 |
| 9 | تنظیم مجدد | LVTTL-I | تنظیم مجدد ماژول | 4 |
| 10 | Vcc Rx | + گیرنده منبع تغذیه 3.3 ولت | 2 | |
| 11 | SCL | LVCMOS-I / O | ساعت رابط سریال 2 سیمه | 5 |
| 12 | SDA | LVCMOS-I / O | داده های رابط سریال 2 سیمه | 5 |
| 13 | GND | زمینی | 1 | |
| 14 | Rx3p | CML-O | گیرنده خروجی داده های غیر معکوس | 9 |
| 15 | Rx3n | CML-O | گیرنده خروجی داده معکوس | 9 |
| 16 | GND | زمینی | 1 | |
| 17 | Rx1p | CML-O | گیرنده خروجی داده های غیر معکوس | 9 |
| 18 | Rx1n | CML-O | گیرنده خروجی داده معکوس | 9 |
| 19 | GND | زمینی | 1 | |
| 20 | GND | زمینی | 1 | |
| 21 | Rx2n | CML-O | گیرنده خروجی داده معکوس | 9 |
| 22 | Rx2p | CML-O | گیرنده خروجی داده های غیر معکوس | 9 |
| 23 | GND | زمینی | 1 | |
| 24 | Rx4n | CML-O | گیرنده خروجی داده معکوس | 9 |
| 25 | Rx4p | CML-O | گیرنده خروجی داده های غیر معکوس | 9 |
| 26 | GND | زمینی | 1 | |
| 27 | ModPrsL | LVTTL-O | ماژول موجود | 6 |
| 28 | بین المللی | LVTTL-O | قطع کردن | 7 |
| 29 | Vcc Tx | + فرستنده منبع تغذیه 3.3 ولت | 2 | |
| 30 | Vcc1 | + منبع تغذیه 3.3 ولت | 2 | |
| 31 | حالت LPM | LVTTL-I | حالت کم مصرف | 8 |
| 32 | GND | زمینی | 1 | |
| 33 | Tx3p | CML-I | NC | 10 |
| 34 | Tx3n | CML-I | NC | 10 |
| 35 | GND | زمینی | 1 | |
| 36 | Tx1p | CML-I | NC | |
| 37 | Tx1n | CML-I | NC | 10 |
| 38 | GND | زمینی | 1 |
استانداردها
سازگار با IEEE 802.3ba
مطابق با مشخصات سخت افزاری QSFP28 MSA
مطابق با RoHS
100GBASE-LR4
Infiniband QDR و DDR بهم متصل می شوند
اتصالات 100G Datacom
