جزئیات محصول:
|
| استاندارد آب بندی: | IP68 | قطر کابل فیبر: | Φ12.5mm ～ Φ23 mm |
|---|---|---|---|
| اندازه: | 420 × 150 × 110 میلی متر | مقدار فیبر نوری: | 12cores 24cores 48cores 96cores |
| مواد: | PP | کاربرد: | پنجم |
| رنگ: | سیاه | محیط برنامه: | هنگامی که از بالای سر ، در خط لوله ، زیر زمین یا چاه گذاشته می شود. |
| برجسته: | 96 Core Fiber Optic Splice Enclosure,FOSC Fiber Optic Splice Enclosure,PP GPJ Fiber Splice Enclosure |
||

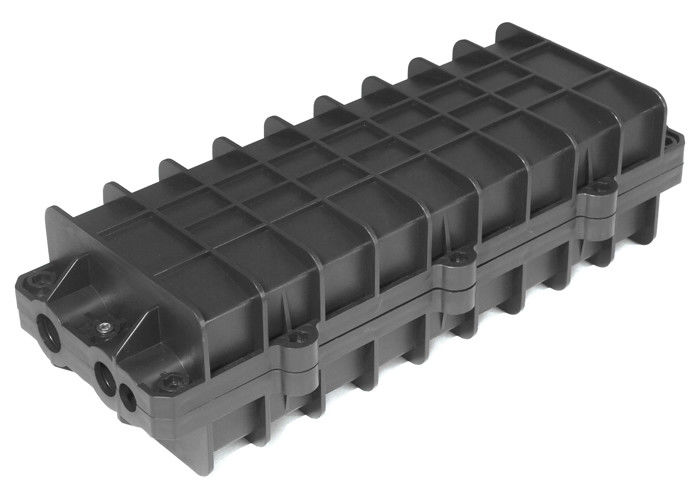

Black Splice FOSC فیبر نوری بسته شدن GPJ 96 هسته گنبد ایمنی سربار
کاربرد:
بسته شدن فیبر نوریمناسب برای اتصال مستقیم و واگرا (یک نقطه دو ، یک نقطه سه) از انواع مختلف ، کابل های فیبر نوری ساختاری (تک فیبر و روبان) در قطر ، φ23mm ، سربار ، خط لوله ، دفن مستقیم و تخمگذار در چاه است.در عین حال ، برای اتصال همه کابلهای پلاستیکی تلفن محلی نیز مناسب است
ویژگی های ساختاری:
1. تمام شاخص های عملکرد این محصول مطابق با الزامات استاندارد ملی YD / T814-1996 است.
2. جعبه بیرونی از پلاستیک های مهندسی با مقاومت بالا (ABS) ، قالب تزریق فشار بالا با افزودن مواد ضد پیری ساخته شده است و شکل یک شکل مستطیل با وزن سبک ، مقاومت مکانیکی بالا ، مقاومت در برابر خوردگی قوی است ، مقاومت در برابر رعد و برق ، عمر طولانی و غیره
3. بدنه جعبه خارجی و ورودی کابل با لاستیک سیلیکون مهر و موم شده است ، که دارای عملکرد آب بندی قابل اعتماد است ، و به راحتی می توان بارها و بارها آن را باز کرد و بدون از دست دادن استفاده کرد.
4- پیکربندی منحصر به فرد پلاگین ، به کاربران اجازه می دهد تا بر اساس تعداد واقعی کابل های نوری استفاده شده ، انتخاب های منعطفی انجام دهند.

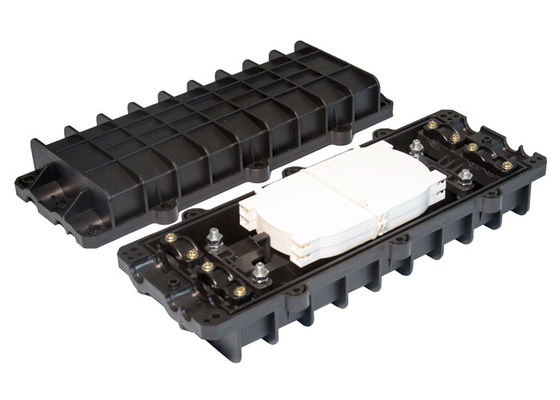

5. ساختار فوقانی سینی فیبر ذوب شده و قاب اصلی پلاستیکی در جعبه ، عملکرد عایق را قابل اطمینان تر ، گسترش ظرفیت و زمین کابل نوری را انعطاف پذیر ، راحت و ایمن می کند.
6. اجزای فلزی و اتصال دهنده های خارجی جعبه از فولاد ضد زنگ ساخته شده اند که می توانند راحتی و استفاده مجدد در محیط های مختلف را برآورده کنند.
مشخصات فنی اصلی:
| 1. ابعاد (میلی متر): | 420 × 150 × 110 |
| 2. وزن: | 1.6 کیلوگرم |
| 3. شعاع انحنای فیبر نوری: | ≥40 میلی متر |
| 4. از دست دادن اضافی دیسک فیبر نوری: | .00.01dB |
| 5. طول فیبر نوری حفظ شده: | 1.6 میلیون پوند |
| 6. حداکثر ظرفیت فیبر: تک فیبر: | 96 هسته |
| 7. محدوده دما قابل اجرا: | -40 ~ 70 |
| 8. فشار ضد جانبی: | N2000N / 10cm |
| 9. مقاومت در برابر ضربه: | N20N.m |
عملیات:
1. کابل نوری را باز کرده و برش دهید ، غلاف خارجی ، غلاف داخلی و لوله جمع کننده را بردارید ، خمیر پر کننده روغن را در کابل تمیز کرده و بردارید و طول فیبر 1.1 تا 1.6 متر و هسته فولادی 30 تا 50 را ترک کنید. میلی متر
2. کارت کابل فشرده سازی را تعمیر کنید تا کابل نوری ثابت شود و همزمان کابل نوری را نیز تقویت کنید تا هسته فولاد تقویت شود.
3. فیبر نوری به سینی اتصال فیوژن وارد می شود و لوله قابل انعطاف پذیری حرارتی و لوله همجوشی حرارتی روی هر یک از فیبرهای نوری که باید متصل شوند آستین دارند.پس از اتصال فیبر نوری ، گرماگیر و لوله همجوشی حرارتی منتقل می شوند ، و یک میله هسته تقویت شده از فولاد ضد زنگ (یا کوارتز) قرار می گیرد.اتصال فیوژن فیبر نوری را در مرکز لوله محافظ فیبر نوری قرار دهید ، لوله محافظ را به طور مناسب گرم کنید و فیبر نوری و لوله محافظ را در یک ذوب کنید.اتصال فیبر نوری محافظت شده به شکاف فیبر شکسته می شود (هر دیسک اتصال دهنده می تواند به 12 هسته فیبر نوری مجهز شود).
4. فیبرهای نوری باقیمانده را به طور مساوی در دیسک اتصال فیوژن نوری توزیع کرده و الیاف نوری پیچیده را با اتصالات کابل نایلون مرتب کنید.سینی اسپلایس به طور کلی از پایین به بالا استفاده می شود.پس از اتصال تمام فیبرهای نوری ، پوشش را روی لایه بالایی سینی اتصال قرار دهید و آن را ثابت کنید.
5- سیم زمین را با توجه به نیازهای طراحی مهندسی توسط خود تعیین و استفاده کنید.
6. کابل نوری را با نوار چسب خود بپیچید.همزمان ، ورودی کابل جعبه کانکتور استفاده نشده را با دوشاخه ببندید.دو قطعه پوسته را ببندید و پیچ و مهره های فولاد ضد زنگ را فشار دهید.لازم است تنش پیچ ها تا زمانی که کاملاً سفت نشده باشند ، متقارن و یکنواخت باشد.
7. آویزها را برای تخمگذار با توجه به شرایط تخمگذار قرار دهید و آنها را ثابت کنید.
</s></s>
لیست بسته بندی:
| بدنه جعبه اتصال دهنده | 1 مجموعه پلاگین: 6 |
| نوار چسب | 1 رول پارچه ساینده: 1 |
| علامت جوشکاری | پیچ 1 عدد فولاد ضد زنگ (M5 × 35): 12 ست |
| آچار سوکت شش ضلعی | 1 کامپیوتر.آویز: 1 عدد |
| فیبر نوری لوله قابل انعطاف پذیری | 1 تا 96 ؛بند کابل: 1 تا 40 |
