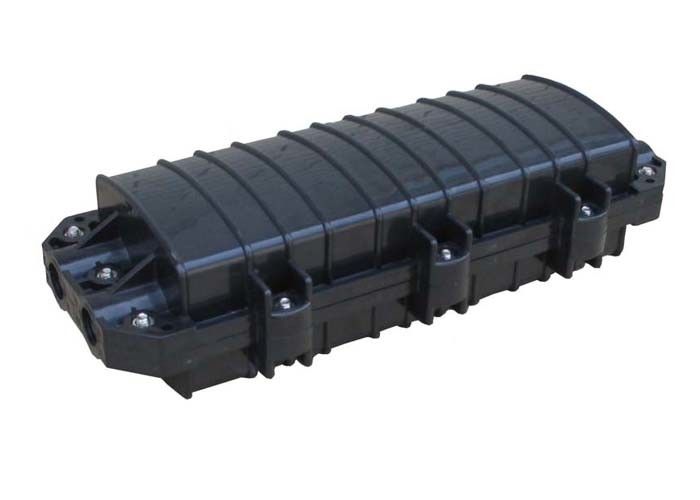

بسته شدن فیبر نوری ABS 48 هسته ، بسته شدن اتصالات نوری

بسته شدن اتصال کابل فیبر نوری گنبد GPJ 48 هسته FTTH IP68 ضد آب

کاربرد:

      این محصول را می توان در خط مستقیم و شاخه استفاده کرد(یکی به دو ، یکی به سه)اتصالات کابل های نوری با قطر 17 میلی متر (φ) ، انواع و ساختارها ، وقتی روی زمین قرار می گیرند ، در خط لوله ، زیر زمین یا چاه قرار می گیرند.در همین حال ، آن را نیز به اتصال کابل تلفن پلاستیکی شهر اعمال می شود.

ویژگی های ساختاری:

• تمام نمایه های املاک مطابق با استاندارد ملی YD / T814-1996 است.
• بدنه مورد از پلاستیکهای مهندسی وارد شده با شدت بالا (ABS) ساخته شده و با پلاستیکهای قالب تحت فشار زیاد شکل گرفته است.این به شکل مستطیل HALF است ، دارای مزایای وزن کم ، شدت مکانیکی بالا ، مقاومت در برابر خوردگی ، ضد رعد و برق و عمر طولانی است.
• بدنه مورد و ورودی کابل با استفاده از چسب لاستیکی (غیر ولکانیزه) و نوار مهر و موم شده مهر و موم شده است.قابلیت مهر و موم قابل اعتماد.می توان آن را دوباره باز کرد و نگهداری آن آسان است.
• وضع منحصر به فرد 2 حلقه کابل مختلف (φ12.5،φ17) کاربر را قادر می سازد با توجه به شرایط واقعی قطر خارجی مختلف را انتخاب کند ، این قابلیت اطمینان از ورودی کابل مهر و موم شده را افزایش می دهد.

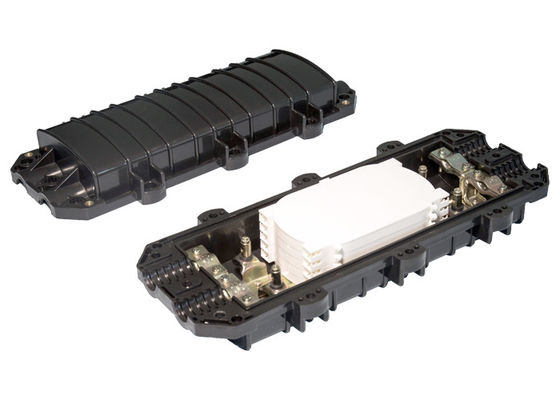

• سینی ذوب الیاف و واحد عایق جدا شده زمین باعث می شود هسته هسته ها گسترش یابد و ظرفیت و کابل خاکی قابل انعطاف ، راحت و ایمن باشد.
• اجزای سازنده فلز خارجی و واحد تثبیت از فولاد ضد زنگ ساخته شده اند ، بنابراین می توان آنها را به طور مکرر در محیط های مختلف استفاده کرد.
•

مشخصات فنی اصلی:

• اندازه خارجی: (طول × عرض × ارتفاع) 435 × 190 × 120
• وزن: 2.5 کیلوگرم
• شعاع سیم پیچ فیبر نوری:: ≥40 میلی متر
• اتلاف اضافی سینی فیبر: .00.01dB
• طول الیاف باقی مانده در سینی: 61.6 متر
• ظرفیت فیبر: تک: 96 هسته ، نوار شکل: 192 هسته
• دمای کار: - 40⁰C ～ + 70⁰ج
• مقاومت فشار جانبی: ≥2000N / 10 سانتی متر
• مقاومت در برابر ضربه: N20N.m
•

عملیات:

• حلقه کابل را با قطر خارجی مناسب انتخاب کنید و اجازه دهید از طریق کابل نوری عبور کند.کابل را پوست بگیرید ، محفظه خارجی و داخلی را از بین ببرید ، همچنین لوله انقباضی شل را برداشته و روغن پر کننده را بشویید و هسته فولادی 1.1 m 1.6 مایل و 30 ~ 50 میلی متر را ترک کنید.
• کارت فشار دادن کابل و کابل را همراه با هسته تقویت کننده کابل ثابت کنید.اگر قطر کابل کمتر از 10 میلی متر است ، ابتدا نقطه ثابت کابل را با نوار چسب ببندید تا قطر به 12 میلی متر برسد ، سپس آن را ثابت کنید.
• فیبر را به سینی ذوب و اتصال هدایت کنید ، لوله انقباض حرارت و لوله ذوب حرارت را به یکی از فیبرهای اتصال متصل کنید.پس از ذوب و اتصال فیبر ، لوله انقباض حرارت و لوله ذوب حرارت را حرکت داده و میله هسته ضدزنگ (یا کوارتز) را ثابت کنید ، مطمئن شوید که نقطه اتصال در وسط لوله محفظه باشد.لوله را گرم کنید تا این دو به یک تبدیل شوند.اتصال محافظت شده را درون سینی مخصوص قرار دادن الیاف قرار دهید. (یک سینی می تواند 12 هسته قرار دهد)
• فیبر سمت چپ را به طور مساوی در سینی ذوب و اتصال قرار دهید ، و الیاف سیم پیچ را با اتصالات نایلونی ثابت کنید.از سینی ها به پایین استفاده کنید.بعد از اتصال تمام فیبر ، لایه بالایی را بپوشانید و آن را درست کنید.
• آن را در موقعیت قرار دهید و از سیم ارت مطابق با برنامه استفاده کنید.
• مهر و موم نگهدارنده کابل نزدیک به ورودی بسته شدن اتصال و اتصال حلقه های کابل با نوار آب بندی.ورودی های بلااستفاده را با شاخه و با قسمت های مقعر در معرض پلاگین که با نوار بسته شده است ، ببندید.سپس سفرهای آب بندی را در شیار آب بندی کناره های پوسته قرار داده و قسمت مقعر ورودی بدنه را بین دو قسمت پوسته چرب کنید.سپس دو قسمت پوسته را ببندید و با پیچ و مهره های فولاد ضد زنگ آن را محکم کنید.پیچ و مهره ها باید با نیروی متعادل محکم پیچ شوند.
• با توجه به نیاز تخمگذار ، ابزار آویز را قرار دهید و آن را ثابت کنید.
