1.25G Lc اتصال 20 کیلومتری فرستنده و گیرنده نوری تک جهته

فرستنده و گیرنده فیبر نوری دو طرفه 1.25G Lc اتصال 20Km تک فیبر Sfp ماژول

شرح

گیرنده های SFP-BIDI ماژول هایی با کارایی بالا و مقرون به صرفه هستند که از نرخ داده دوتایی 1.25Gbps / 1.0625Gbps و پشتیبانی می کنند.
120 کیلومتر فاصله انتقال با SMF. گیرنده گیرنده از سه بخش تشکیل شده است: یک فرستنده لیزر DFB ، یک فوتودایود PIN
با پیش تقویت کننده ترانس امپدانس (TIA) و واحد کنترل MCU یکپارچه شده است.همه ماژول ها نیازهای ایمنی لیزر کلاس I را برآورده می کنند.
گیرنده های گیرنده با توافق نامه چند منبع SFP (MSA) و SFF-8472 سازگار هستند.برای اطلاعات بیشتر ، لطفا به SFP MSA مراجعه کنید.


ویژگی

temperature دمای مورد عملیاتی:
بازرگانی: 0 تا 70 درجه سانتیگراد صنعتی: -40 تا 85 درجه سانتیگراد


اعتبار حداکثر مطلق

پارامتر	نماد	حداقل	حداکثر	واحد	توجه داشته باشید
ولتاژ تغذیه	Vcc	-0.5	4.0	V
دمای ذخیره سازی		-40	85	درجه سانتیگراد
رطوبت نسبی		5	85	٪



توجه داشته باشید: استرس بیش از حداکثر درجه بندی مطلق می تواند باعث آسیب دائمی گیرنده فرستنده شود.

مشخصات عمومی عملیاتی

پارامتر	نماد	حداقل	نوع	حداکثر	واحد	توجه داشته باشید
نرخ داده			1250		مگابایت در ثانیه
ولتاژ تغذیه	Vcc	3.13	3.3	3.47	V
جریان فعلی	Icc5			220	mA
دمای مورد عملیاتی	تی سی	0		70	درجه سانتیگراد
		-10		80	درجه سانتیگراد
		-40		85	درجه سانتیگراد

مشخصات اپتیکی

ل)فرستنده

آرامتر	نماد	حداقل	نوع	حداکثر	واحد	توجه داشته باشید
عامل طول موج	λC	1270	1310	1360	نانومتر
		1470	1490	1510
برق خروجی خیابان (فعال)	پو	-8		-4	dBm	1
نسبت انقراض	ER	9			دسی بل	1
عرض طیفی RMS	Δλ			4	نانومتر
زمان طلوع و سقوط (20٪ 80٪)	Tr / Tf			0.26	ps	2
ماسک چشم خروجی	سازگار با IEEE802.3 z (ایمنی لیزر کلاس 1)

توجه (1): با الگوی 2 ^ 23-1 NRZ PRBS اندازه گیری کنید

توجه (2): تعریف ماسک چشم فرستنده

2)گیرنده

پارامتر	نماد	حداقل	نوع	حداکثر	واحد	توجه داشته باشید
عامل طول موج		1470	1490	1510	نانومتر
		1270	1310	1360
حساسیت	پن			-22	dBm	1
حداقلاضافه بار	پیماکس	-3			dBm
LOS ادعا کنید	پا	-35			dBm
LOS ادعا کنید	پی دی			-23	dBm	2
LOS هیسترزیس	Pd-Pa	0.5		6	دسی بل

توجه (1): اندازه گیری شده با منبع نور 1490nm (1310nm) ، ER = 9dB ؛BER = <10 ^ -12 @ PRBS = 2 ^ 23-1 NRZ.

توجه (2): وقتی LOS ادعا شود ، داده RX +/- خروجی سیگنال است.



ترتیب اطلاعات

SFP BIDI، LC، Tx1310 / Rx1550nm 1.25Gbps، 20km، with DDM

SFP BIDI ، LC ، Tx1550 / Rx1310nm 1.25Gbps ، 20 کیلومتر ، با DDM

SFP BIDI، LC، Tx1310 / Rx1550nm 1.25Gbps، 20km، بدون DDM

SFP BIDI ، LC ، Tx1550 / Rx1310nm 1.25Gbps ، 20 کیلومتر ، بدون DDM



برنامه های کاربردی

1. اترنت گیگابیتی

2. کانال فیبر

3. به رابط تغییر دهید

4. برنامه های backplane را تغییر دهید

5. رابط روتر / سرور

6. سایر سیستم های انتقال نوری

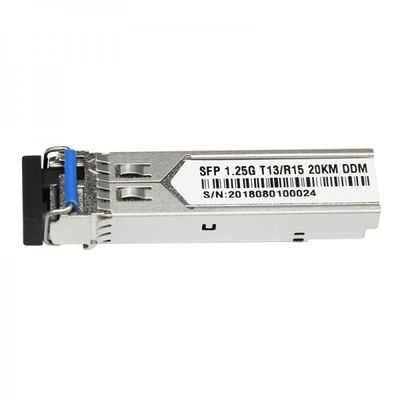

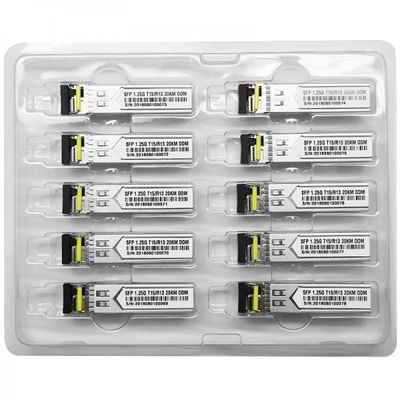

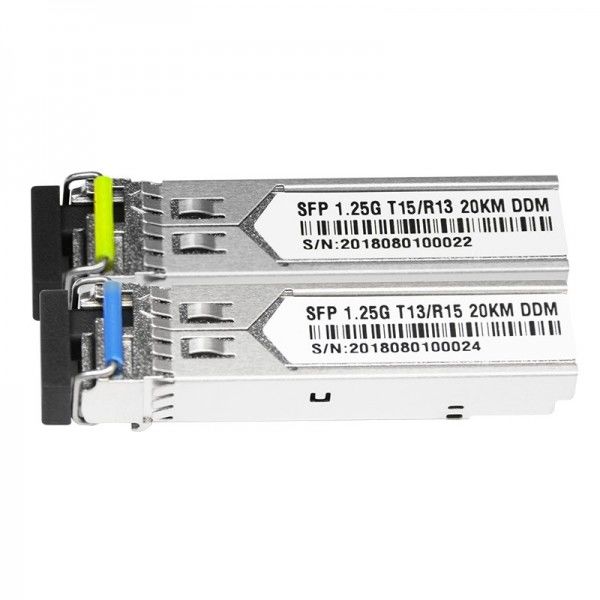

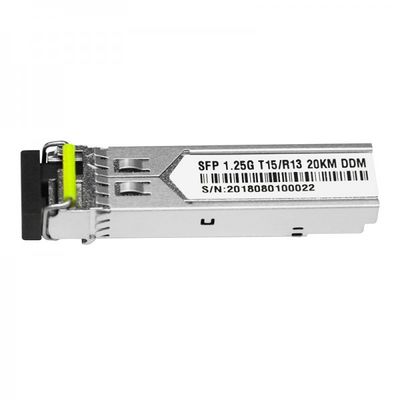

تصاویر محصول
