جزئیات محصول:
|
| نام محصول: | فرستنده و گیرنده فیبر نوری | نوع فیبر: | حالت تک فیبر |
|---|---|---|---|
| رابط: | SC ST | طول موج: | 1310 / 1550nm |
| فاصله: | 100 متر تا 120 کیلومتر | نرخ داده: | 1.25G |
| دمای کارکرد: | بازرگانی: 0 تا 70 درجه سانتیگراد صنعتی: -40 تا 85 درجه سانتیگراد | ولتاژ تغذیه: | 3.3 ولت / 5 ولت |
| ضمانتنامه: | 1 سال | کاربرد: | گیگابیت اترنت ، کانال فیبر ، رابط سوئیچ به سوییچ |
| برجسته کردن: | فرستنده و گیرنده فیبر نوری 1x9,فرستنده و گیرنده فیبر نوری ISO9001 1x9,فرستنده و گیرنده 1.25G bidi sfp |
||

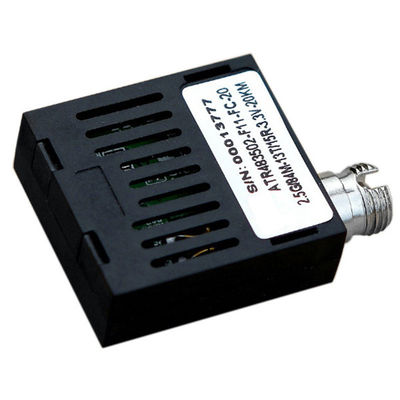

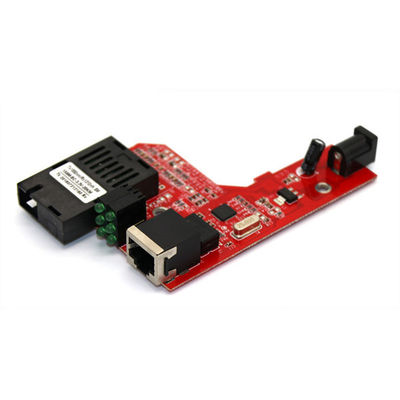

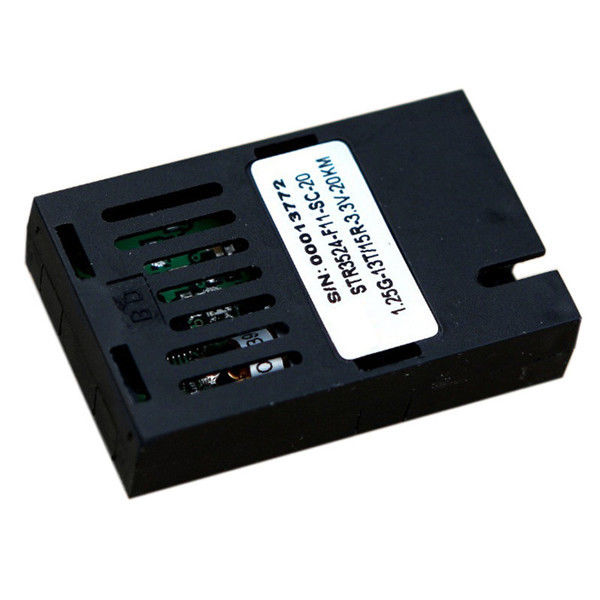

گیرنده فیبر نوری 1.25G Bidi SC ST 1x9 ماژول برای مبدل رسانه گیگا
شرح
گیرنده نوری 1x9 برای استفاده در پیوندهای داده 0 ~ 2.67Gbps طراحی شده است.این پورت نوری SC / FC / ST را فراهم می کند که با اتصال استاندارد صنعت سازگار است.فرستنده و گیرنده هر دو با یک پوشش پلاستیکی بالا و محافظ پایین بسته بندی می شوند.
ویژگی
انتقال فیبر تک فیبر تک
رد پای استاندارد 1 × 9
اتصال SC ، FC یا ST اختیاری
منبع تغذیه تک + 3.3 ولت یا 5 ولت
ورودی و خروجی دیفرانسیل PECL
گزینه جایگزین تشخیص سیگنال PECL / LVPECL یا TTL / LVTTL
اعتبار حداکثر مطلق
| پارامتر | نماد | حداقل | حداکثر | واحد | توجه داشته باشید |
| ولتاژ تغذیه | Vcc | -0.5 | 4.0 | V | |
| دمای ذخیره سازی | -40 | 85 | درجه سانتیگراد | ||
| رطوبت نسبی | 5 | 85 | ٪ |
توجه داشته باشید: استرس بیش از حداکثر درجه بندی مطلق می تواند باعث آسیب دائمی گیرنده فرستنده شود.
مشخصات اپتیکی
ل)فرستنده
| آرامتر | نماد | حداقل | نوع | حداکثر | واحد | توجه داشته باشید |
| عامل طول موج | λC | 1270 | 1310 | 1360 | نانومتر | |
| 1470 | 1490 | 1510 | ||||
| برق خروجی خیابان (فعال) | پو | -8 | -4 | dBm | 1 | |
| نسبت انقراض | ER | 9 | دسی بل | 1 | ||
| عرض طیفی RMS | Δλ | 4 | نانومتر | |||
| زمان طلوع و سقوط (20٪ 80٪) | Tr / Tf | 0.26 | ps | 2 | ||
| ماسک چشم خروجی | سازگار با IEEE802.3 z (ایمنی لیزر کلاس 1) | |||||
توجه (1): با الگوی 2 ^ 23-1 NRZ PRBS اندازه گیری کنید
توجه (2): تعریف ماسک چشم فرستنده
2)گیرنده
| پارامتر | نماد | حداقل | نوع | حداکثر | واحد | توجه داشته باشید |
| عامل طول موج | 1470 | 1490 | 1510 | نانومتر | ||
| 1270 | 1310 | 1360 | ||||
| حساسیت | پن | -22 | dBm | 1 | ||
| حداقلاضافه بار | پیماکس | -3 | dBm | |||
| LOS ادعا کنید | پا | -35 | dBm | |||
| LOS ادعا کنید | پی دی | -23 | dBm | 2 | ||
| LOS هیسترزیس | Pd-Pa | 0.5 | 6 | دسی بل |
توجه (1): اندازه گیری شده با منبع نور 1490nm (1310nm) ، ER = 9dB ؛BER = <10 ^ -12 @ PRBS = 2 ^ 23-1 NRZ.
توجه (2): وقتی LOS ادعا شود ، داده RX +/- خروجی سیگنال است.
ترتیب اطلاعات
| ماژول 1x9 BIDI ، LC ، Tx1310 / Rx1550nm 1.25Gbps ، 20 کیلومتر ، با DDM |
| ماژول 1x9 BIDI ، LC ، Tx1550 / Rx1310nm 1.25Gbps ، 20 کیلومتر ، با DDM |
| ماژول 1x9 BIDI ، LC ، Tx1310 / Rx1550nm 1.25Gbps ، 20 کیلومتر ، بدون DDM |
| ماژول 1x9 BIDI ، LC ، Tx1550 / Rx1310nm 1.25Gbps ، 20 کیلومتر ، بدون DDM |
