جزئیات محصول:
|
| نام محصول: | فرستنده و گیرنده 40G QSFP | طول موج: | 850nm |
|---|---|---|---|
| فاصله: | 100 متر | نرخ داده: | 40 گیگابایت در ثانیه |
| رابط: | اتصال تک MPO | منبع تغذیه: | تک + 3.3 ولت |
| ضمانتنامه: | 3 سال | کاربرد: | اترنت ، کانال فیبر ، رابط تغییر سوئیچ |
| برجسته: | MPO Fiber Optic Transceiver,100M Fiber Optic Transceiver,Multimode qsfp optical transceiver |
||
40G QSFP PSM LR4 یک ماژول نوری 40Gb / s موازی Quad Small-Form-factor Pluggable (QSFP +) است.این تراکم بندر و صرفه جویی در هزینه کل سیستم را فراهم می کند.ماژول نوری QSFP + دو طرفه 4 کانال انتقال و دریافت مستقل را ارائه می دهد که هر کدام قادر به کار 10 گیگابایت بر ثانیه برای سرعت داده 40 گیگابایت بر ثانیه بر روی 10 کیلومتر فیبر تک حالت هستند.
یک کابل روبان فیبر نوری با رابط MTP / MPO را می توان در مخزن ماژول QSFP + وصل کرد.ترازبندی مناسب توسط پین های راهنمای داخل ظرف انجام می شود.کابل را نمی توان برای راستای مناسب کانال به کانال تاب داد.اتصال برق از طریق اتصال 38 پین قابل اتصال به z در هر مورد نیاز MSA حاصل می شود.
امکانات
پارامتر
| بسته بندی (فاکتور فرم) | + QSFP |
| نرخ داده (معمولی) | 10.3 گیگابیت در ثانیه / CH |
| طول موج مرکز | 850 نانومتر |
| مسافت | 100 متر در OM3 MMF |
| عیب یابی | مانیتور دیجیتال |
| فرستنده | لیزر آرایه 4CH VCSEL |
| گیرنده | آرایه آشکارساز عکس پین 4CH |
| توان خروجی TX (dBm) | -7.5 ~ + 2.5 |
| حساسیت RX (dBm) | -9.5 |
| دمای کم / زیاد | 0 درجه سانتیگراد ~ 70 درجه سانتیگراد |
| منبع تغذیه ولتاژ (معمولی) | 3.3 ولت |
| رابط | MTP / MPO 8F MMF بدون PI |
| پارامتر | سمبل | حداقل | معمول | حداکثر | واحد | یادداشت | |
| فرستنده | |||||||
| طول موج مرکز | λC | 1270 | 1310 | 1350 | نانومتر | 1 | |
| عرض طیفی RMS | λrms | 3.5 | نانومتر | 1 | |||
| میانگین راه اندازی ، هر خط | PAVG | -5.5 | -0.5 | +2.3 | dBm | ||
| دامنه مدولاسیون نوری (OMA) | پوما | -4.5 | -0.5 | +3.5 | dBm | 1 | |
| تفاوت در قدرت راه اندازی بین هر دو خط | Ptx ، تفاوت | 5.0 | دسی بل | ||||
| برق در OMA منهای فرستنده و مجازات پراکندگی (TDP) ، هر یک از خطوط را راه اندازی کنید | OMA-TDP | -9.7 | dBm | 1 | |||
| زمان ظهور / سقوط | Tr / Tf | 50 | ps | ||||
| نسبت انقراض | ER | 3.5 | دسی بل | ||||
| شدت نسبی سر و صدا | رین | -128 | دسی بل / هرتز | ||||
| تحمل از دست دادن بازگشت نوری | به من | 12 | دسی بل | ||||
| بازتابنده فرستنده | RT | -12 | دسی بل | ||||
| حاشیه ماسک چشم فرستنده | EMM | 10 | ٪ | 2 | |||
| فرستنده ماسک چشم تعریف {X1 ، X2 ، X3 ، Y1 ، Y2 ، Y3} | {0.25 ، 0.4 ، 0.45 ، 0.25 ، 0.28 ، 0.4} | ||||||
| فرستنده روشن کردن خاموش به طور متوسط ، هر خط | پوف | -30 | dBm | ||||
| گیرنده | |||||||
| طول موج مرکز | λC | 1270 | 1310 | 1350 | نانومتر | ||
| آستانه خسارت | THD | 3+ | dBm | ||||
| اضافه بار ، هر خط | OVL | 1+ | dBm | ||||
| حساسیت گیرنده در OMA ، هر Lane | SEN | -12.5 | dBm | ||||
| تفاوت در دریافت نیرو بین هر دو خط (OMA) | Prx ، تفاوت | 5.0 | دسی بل | ||||
| آستانه اعلام سیگنال | LOSA | -30 | dBm | ||||
| آستانه کاهش ارزش سیگنال | از دست دادن | -15 | dBm | ||||
| LOS هیسترزیس | از دست دادن | 0.5 | 6 | دسی بل | |||
| از دست دادن بازگشت نوری | ORL | -12 | dBm | ||||
| فرکانس قطع برق فوقانی 3 دسی بل را دریافت کنید ، هر خط | Fc | 12 | گیگاهرتز | ||||
یادداشت:
1. طول موج فرستنده ، عرض طیفی و توان RMS برای تأمین عملکرد پیوند نیاز به مشخصات OMA منهای TDP دارند.
2. نمودار چشم با شکل 1000 شکل موج آزمایش می شود.
اطلاعات سفارش
| شماره قطعه | توضیحات محصول |
| QSFP-SR4 | 850nm ، 40G ، 150m ، 0ºC ~ + 70ºC |
| QSFP-CSR4 | 850 نانومتر ، 40 گرم ، 400 متر ، 0 درجه سانتیگراد ~ + 70 درجه سانتیگراد |
| QSFP-LR4 |
1310nm ، 40G ، 10km ، 0ºC ~ + 70~C |
| 10GQSFP-CA-1M | 10G ، مس با کابل نوری 1M |

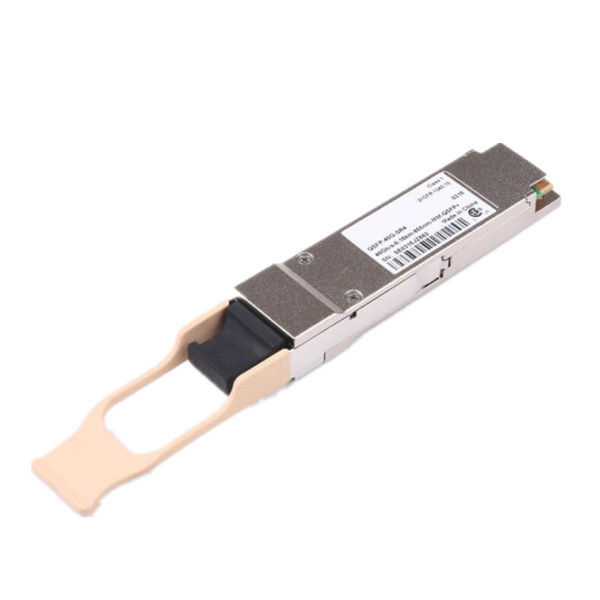

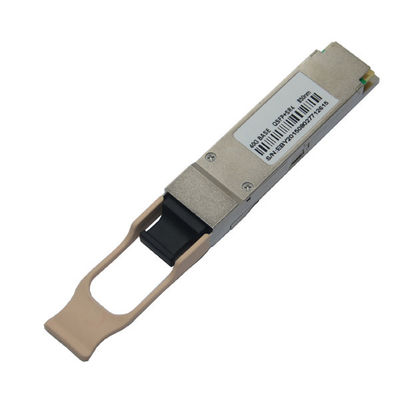

تصاویر محصول
سالات متداول
Q1آیا می توانم سفارش نمونه ای برای این محصول داشته باشم؟
A: بله ، ما از نمونه نمونه برای آزمایش و بررسی کیفیت استقبال می کنیم.نمونه های مخلوط قابل قبول است.
Q2در مورد زمان سربازی چطور؟
A: نمونه به 3-6 روز زمان نیاز دارد ، زمان تولید انبوه به 1-2 هفته برای مقدار سفارش بیش از نیاز دارد
Q3آیا برای سفارش نمونه محدودیت MOQ دارید؟
A: MOQ کم ، 1 عدد برای بررسی نمونه در دسترس است
Q4چگونه کالا را حمل می کنید و رسیدن به چه مدت زمان لازم است؟
A: ما معمولاً توسط DHL ، UPS ، FedEx یا TNT حمل می کنیم.رسیدن آن معمولاً 3-5 روز طول می کشد.حمل و نقل هوایی و دریایی نیز اختیاری است.
